یکی از روش های جدید جوشکاری آلومینیوم با فرایند میگ، جوشکاری میگ پالسی یا جوشکاری میگ دبل پالس است که متاسفانه در اصطلاح عامیانه معمولا در ایران این فرایند را جوشکاری co2 پالسی یا جوشکاری co2 دبل پالس نام میبرند، به همین دلیل در این مقاله با نام جوشکاری co2 آن را توضیح می دهیم.
جوشکاری co2 پالسی یا دبل پالس فقط برای جوشکاری آلومینیوم نیست بلکه می توان آلیاژ‌های دیگری نظیر استیل، مس، منیزیم و غیره را جوشکاری کرد همانطور که گفته شد مدت زیادی نیست که این قابلیت ها به دستگاه جوش co2 اضافه شده است.
قبل از توضیحات قابلیت های پالس و دبل پالس باید بگویم اکثر دستگاه ها که دارای این قابلیت ها هستند، مجهز به سیستم سینرژیک می باشند که سیستم سینرژیک یکی از پرکاربردترین قابلیت‌ها است .

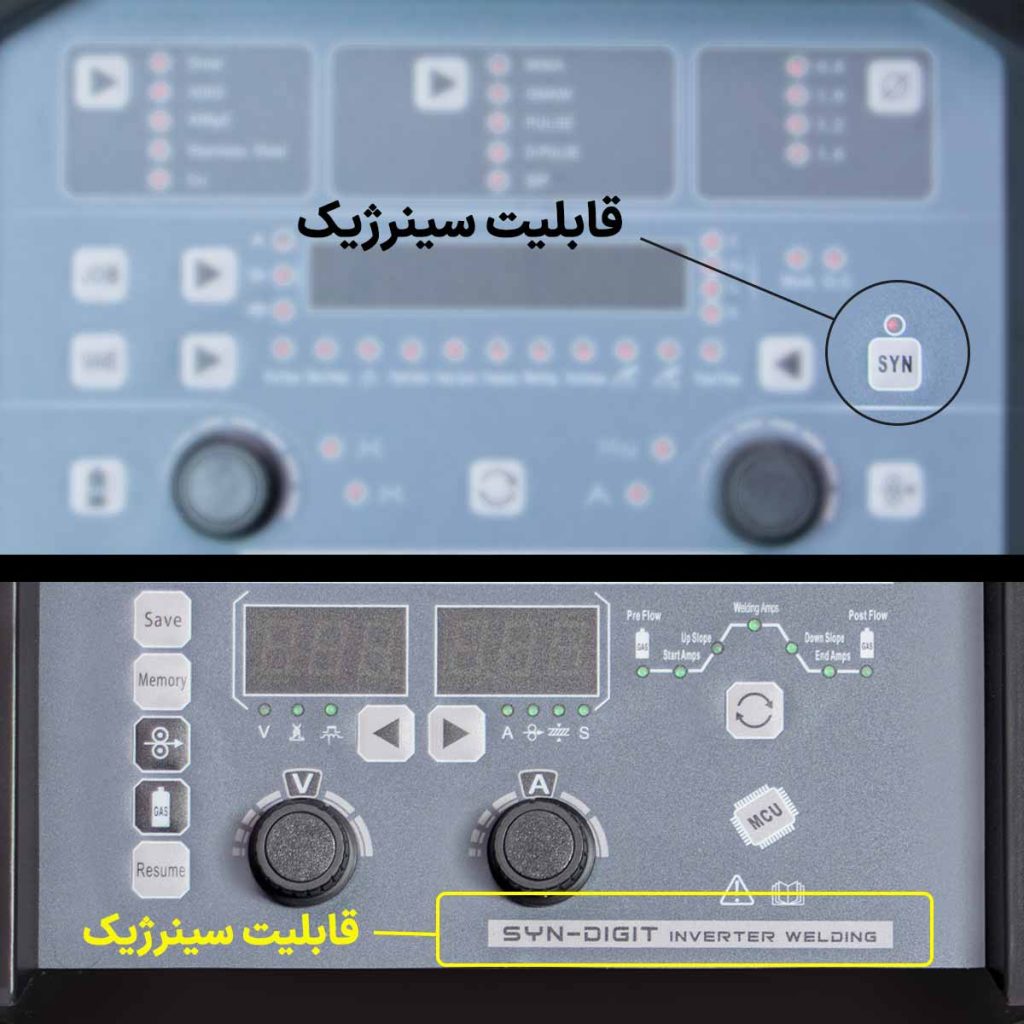

اهمیت سیستم سینرژیک در دستگاه جوشکاری co2 پالسی
باید بگویم دستگاه جوش co2 با دستگاه جوش الکترود کمی متفاوت است. در دستگاه جوش الکترود یک پارامتر اصلی به نام تنظیم جریان یا آمپر دارید ولی در دستگاه جوش co2 دو پارامتر اصلی دارید البته پارامترهای خیلی زیادی وجود دارد ولی دو پارامتر جریان و ولتاژ اهمیت خیلی زیادی دارد.
فرض کنید یک دستگاه جوش میگ مگ بسیار ساده با وجود فقط دو ولوم که یکی از آنها برای تنظیم آمپر و دیگری برای تنظیم ولتاژ است داریم حال در دستگاه جوش co2 ولتاژ را نسبت به آمپر تنظیم کنید توجه داشته باشید که هر مقدار آمپر را زیاد کنید به نسبت آن سرعت سیم هم افزایش می یابد. این تنظیم باید نسبت به سایز سیم جوش و ضخامت قطعه کار و نوع آلیاژ و حتی نوع گاز تنظیم شود تا بتوانید بهترین کیفیت جوش را بدست آورید.
دستگاه‌هایی که دارای قابلیت سینرژیک هستند، هوشمند می باشند و زمان تولید، برنامه های دقیق به آنها داده شده است. اگر دستگاه جوش شما قابلیت سینرژیک را دارد دیگر نیاز نیست که نسبت آمپر به ولتاژ را پیدا کنید و فقط با دادن یک سری اطلاعات (نوع آلیاژ، ضخامت قطعه، ضخامت سایز سیم و در بعضی مواقع نوع گاز) به دستگاه می‌توانید بهترین تنظیم را از دستگاه جوش بگیرید.
شاید تنظیم دستگاه جوش co2برای آلیاژ هایی نظیر آهن کمی ساده باشد ولی برای آلیاژ‌های خاص بهتره از دستگاه با قابلیت سینرژیک استفاده کنید.
وقت آن رسیده که قابلیت جوشکاری co2 پالسی یا جوشکاری co2 دبل پالسی را توضیح دهیم.
جوشکاری co2 پالسی چیست؟
زمانی که از قابلیت میگ پالس استفاده می‌کنید در اصل در جریان یک پالس ایجاد کردید که این عمل باعث می‌شود در جریان جوشکاری متناوب و بین دو سطح بالا و پایین نوسان داشته باشید البته باید بگویم شما نمی‌توانید این نوسان را تغییر دهید و دستگاه این عمل را انجام می‌دهد که باعث می‌شود در زمان جوشکاری سیم به صورت قطره چکان و یکنواخت از سر سیم جدا شود و به حوضچه مذاب انتقال داده شود.
مزیت این عمل این است که باعث می‌شود کنترل دما بیشتری داشته باشید و پاشش کمتر می‌شود. البته این قابلیت مزایای زیاد دیگری دارد.
یکی دیگر از مزیت‌های جوشکاری میگ مگ پالسی این است که به شما این امکان را می‌دهد تا به راحتی قطعات نازک را جوشکاری کنید و از تنش حرارتی بیش از حد جلوگیری میکند.
جوشکاری میگ (co2) دبل پالس

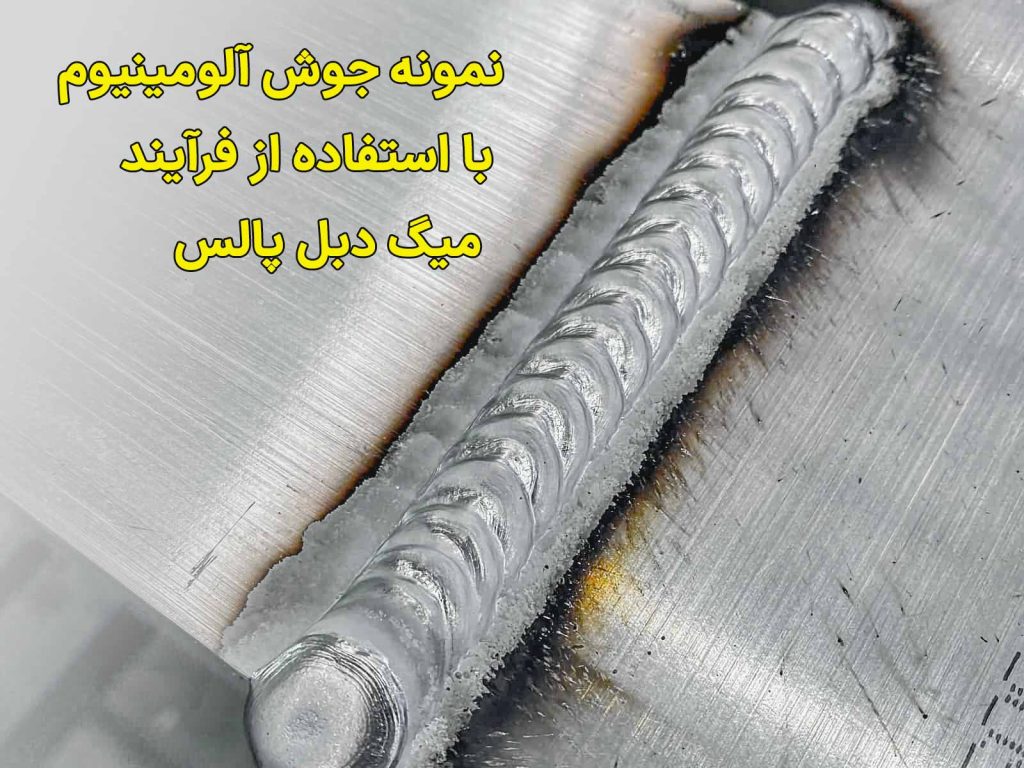

زمانی که گزینه دبل پالس را در دستگاه خود فعال می‌کنید یک پالس دیگر به جریان خود اضافه می‌کنید یعنی در آن واحد دو پالس بر روی جریان خود فعال دارید. پالس دوم بیشتر با تغذیه سیم در ارتباط است قبل از توضیح بیشتر باید بگویم دبل پالس یکی از بهترین قابلیت‌ها برای جوشکاری آلومینیوم است و به طرز باورنکردنی می‌توانید با بهترین کیفیت آلومینیوم را جوشکاری کنید.
در واقع زمانی که گزینه دبل پالس را روشن می‌کنید یک جریان دیگر اضافه می‌شود و آن جریان کمتر از جریان اصلی یا زمینه است. برای مثال شما هنگام جوشکاری از ابتدای کار، دستگاه خود را روی ۱۵۰ آمپر تنظیم کرده‌اید و تا آخر کار، دستگاه باید با ۱۵۰ آمپر جوشکاری کند و این جریان اصلی یا جریان بیس یا جریان زمینه است.
زمانی که با دبل پالس کار می کنید یک جریان دیگر به نام جریان پایینی دارید که به انتخاب خود می‌توانید آن را تنظیم کنید. برای مثال جریان ثابت ۱۵۰ آمپر بوده و جریان پایینی ۵۰ آمپر ، حال شما می‌توانید دستگاه را تنظیم کنید تا در زمان تعیین شده و به تعداد تعیین شده جریان از ۵۰ به ۱۵۰ برود و دوباره به ۵۰ برگردد این عمل به مرور تکرار می‌شود.

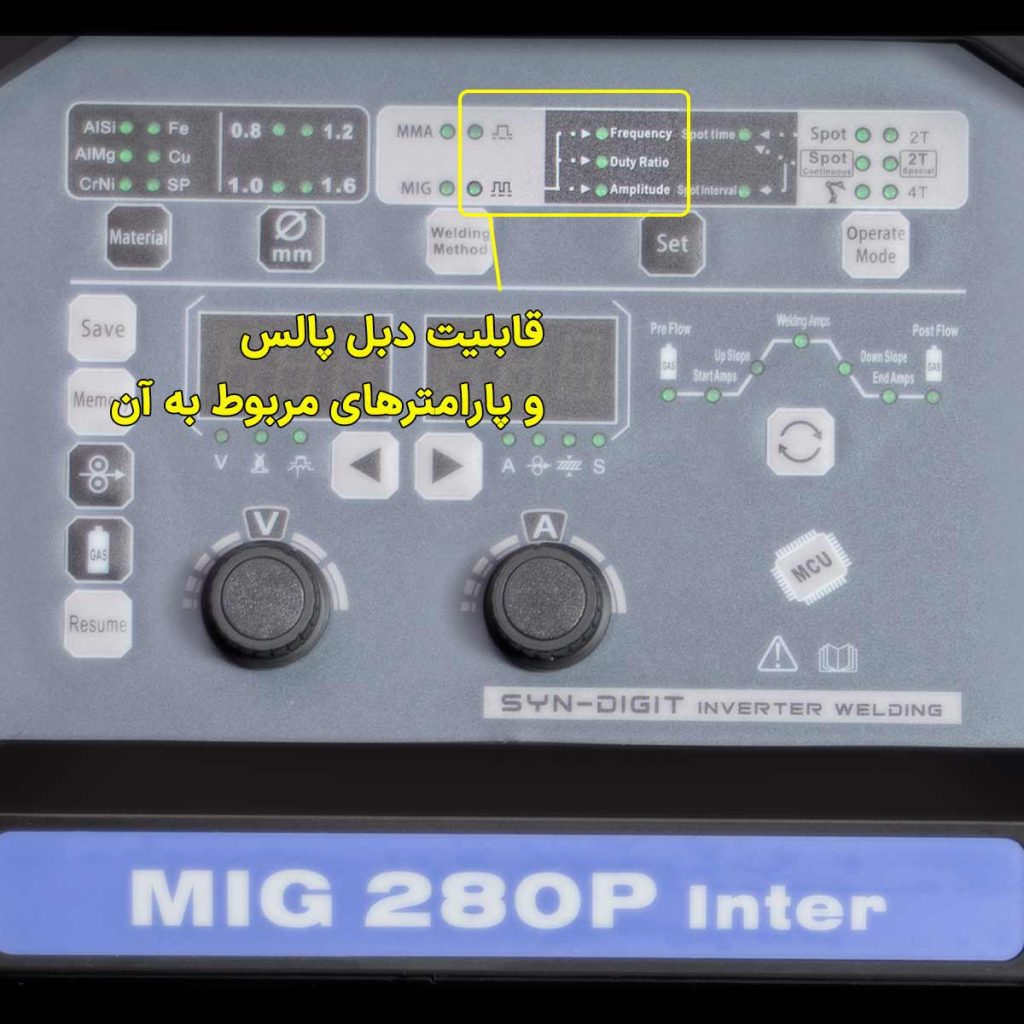

در پالس دوم ایجاد شده برخلاف پالس اول پارامترهایی جهت تنظیم کردن داریم. معمولاً ۲ یا ۳ پارامتر برای تنظیم بهتره پالس دوم روی دستگاه جوش co2 پالسی تعبیه شده است.
معمولاً دستگاه های جوشکاری co2پالسی هوولد سه پارامتر برای تنظیم پالس دوم یا دبل پالس دارند مانند:
Duty ratio ، Frequency ، Amplitude
پارامتر frequency
معمولاً این پارامتر را بیشتر در دستگاه جوش آرگون مشاهده می‌کنید. واحد اندازه‌گیری این پارامتر هرتز است و اگر بخواهم ساده بگویم هرتز به معنای چند بار در یک ثانیه است و این چند بار می‌تواند چیزهای مختلف باشد مثل تپش یا نوسان. شما می‌توانید با استفاده از این پارامتر تعیین کنید که در یک ثانیه چند بار پالس تکرار بشود و این نسبت به قطعات با ضخامت مختلف متغیر است برای مثال اگر این پارامتر روی ۲ هرتز باشد در یک ثانیه دوبار از ۱۵۰ آمپر به ۵۰ آمپر نوسان پیدا میکند.
پارامتر Amplitude
این گزینه با نام‌های دیگری هم در دستگاه‌ها معرفی می‌شود کی دیگر از نام‌های آن pick current است. شما می‌توانید با استفاده از این پارامتر که واحد آن آمپر است جریان آمپر پایینی را تغییر دهید که در پاراگراف های قبلی بهش اشاره کرده بودم برای مثال آمپر زمینه شما ۱۵۰ است و آمپر پایینی ۵۰ حال با این پارامتر می‌توانید نسبت به قطعه‌ای که دارید آمپر پایینی را تغییر دهید دقت کنید هر چقدر آمپر پایینی بیشتر باشد حرارت بیشتری به قطعه وارد می‌شود و معمولاً برای قطعات با ضخامت کم از آمپرهای کمتر استفاده می‌شود و هر چقدر آمپر پایینی بیشتر باشد از نفوذ بیشتری برخوردار می‌شود و بیشتر برای قطعات با ضخامت بالا استفاده می‌شود.
پارامتر Duty ratio
این گزینه بیشتر برای تنظیم پالس در جریان های ایجاد شده به کار می‌رود. واحد اندازه گیری آن درصد است و به شما اجازه می‌دهد تا بتوانید زمان جریان پالس بالایی و پایینی را تغییر دهید برای مثال اگر زمان جوشکاری را ۱۰۰ درصد قرار دهید و پارامتر Duty ratio را روی ۵۰ درصد قرار دهید به این معنی است که: اگر یک بار در یک ثانیه (یعنی فرکانس روی یک هرتز باشد در یک ثانیه)، ۰.۵ ثانیه آمپر پایینی و ۰.۵ ثانیه آمپر بالایی ایجاد می‌شود. با این پارامتر می‌توانید مقدار زمان آمپر پایینی را کم یا زیاد کنید برای مثال اگر این پارامتر را بر روی ۶۰ درصد قرار دهید به این معنی است که: (با توجه به تنظیم قبل در یک ثانیه و یک هرتز) ۰.۶ ثانیه آمپر پایینی و ۰.۴ ثانیه آمپر بالایی ایجاد می شود. تمام این پارامترها جهت ایجاد بهترین و دقیق‌ترین تنظیم و کنترل حرارت ایجاد شده است.
تفاوت بین میگ پالس و دبل پالس چیست؟
در اصل می‌توان گفت هر دو روش با ایجاد پالس الکترونیکی باعث می‌شوند که کنترل حرارت بهتری ایجاد کنید و میزان نفوذ را بهتر کنترل کنید. در میگ پالس، شما فقط یک پالس دارید که جریان مداوم نوسان دارد و باعث می‌شود حرارت بیش از حد به قطعه وارد نشود و معمولاً برای قطعات نازک و حساس به حرارت استفاده می‌شود ولی در روش دبل پالس روش انتقال حرارت مقداری متفاوت است.
در روش میگ پالس جریان از مقدار بالایی به مقدار پایینی مدام تغییر میکند. این روش بیشتر برای کنترل حرارت و جلوگیری از نفوذ بیش از حد جوش است و به دلیل وجود تنها یک پالس، حرارت کمتری به قطعه وارد می‌شود که باعث می‌شود حوضچه صاف و تمیز و بدون پاشش باشد. کاربرد آن بیشتر در قطعات نازک است.
در میگ دبل پالس علاوه بر پالس ثابت که روی جریان ایجاد شده بود یک پالس هم بر روی پایه جریان ایجاد می‌شود و شما از دو پالس استفاده می‌کنید. این عمل باعث می‌شود که جوشکاری بین دو سطح پالس ایجاد شود و منجر به کنترل دقیق حرارت و حوضچه مذاب می شود. اگر ساده‌تر بخواهم بگویم روش پالس و دبل پالس تقریباً یک کارایی دارند اما روش دبل پالس به صورت دقیق‌تر و پیشرفته‌تر است و برای جوشکاری قطعات با ضخامت کم یا آلیاژ‌های حساسی نظیر آلومینیوم و استیل ضد زنگ روش دبل پالس خیلی مناسب‌تر است.
برای انتخاب دستگاه جوش میگ پالسی متناسب با نیاز شما بهتر است با تیم شرکت هوولد مشاوره رایگان درباره خرید خود داشته باشید. دستگاهی که در فیلم بالا میبینید دستگاه جوش co2 پالسی سه فاز صنعتی 500 آمپر هوولد MIG500P می باشد.
